CAB 400 Ecowatt N IP44 tichý energeticky úsporný ventilátor

Skriňa

je vyrobená z oceľového, galvanicky pozinkovaného plechu a je vybavená štyrmi montážnymi pätkami; vnútri je vybavená 50 mm vrstvou zvukovoizolačného materiálu. Trieda reakcie na oheň A2-s1, d0 (M0), t. j. skriňa je prakticky nehorľavá, vytvára veľmi málo dymu a z plášťa ventilátora nekvapkajú horiace kvapky. Na skrinke s krytím IP55 sú namontované kruhové príruby s jednostranným tesnením triedy C na pripojenie ohybných hadíc alebo kruhového potrubia. Veko skrinky ventilátora je zaistené štyrmi rýchloupínacími zámkami.

Oběžné kolo

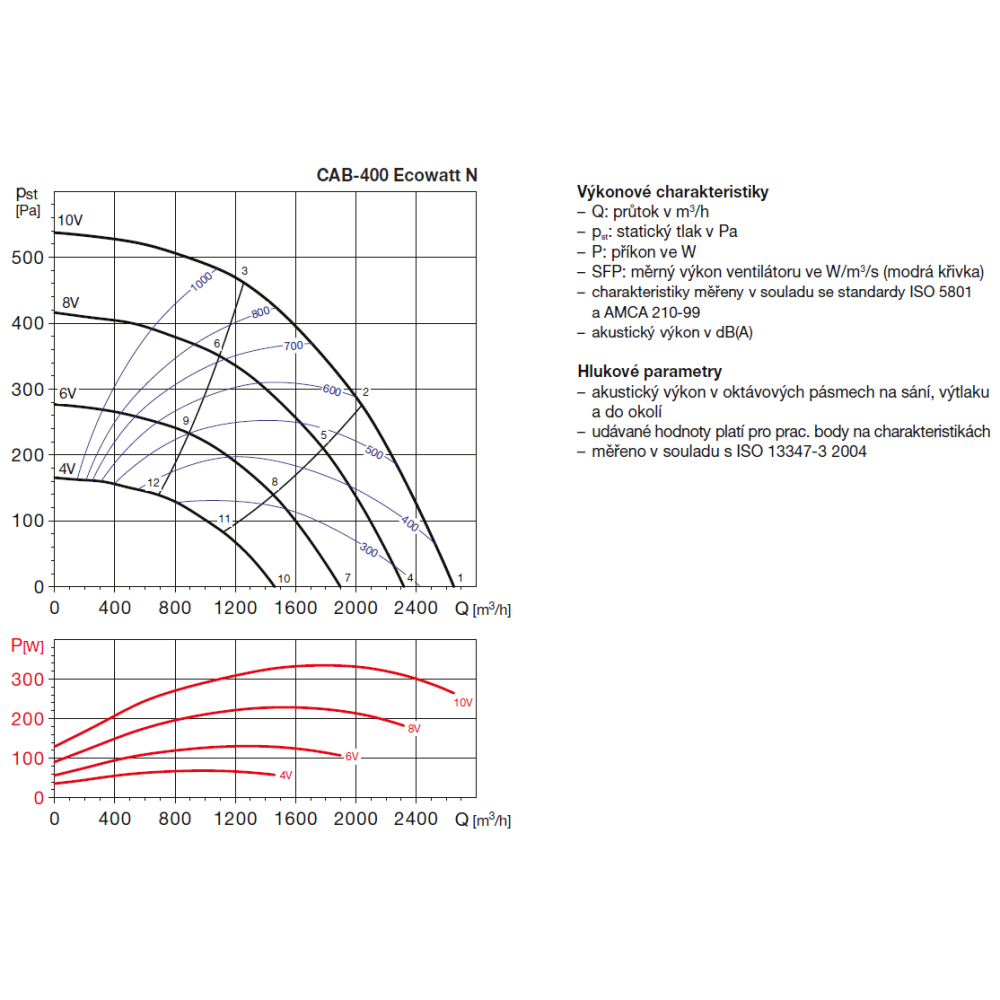

je radiálne s dozadu ohnutými lopatkami a je nalisované priamo na vonkajší rotor motora. Konštruované pre prietoky od 100 m³/h do 2400 m³/h a statický tlak do 500 Pa.

Motor

Vysokoúčinný EC motor umiestnený vo vnútri skrine s tepelnou ochranou proti preťaženiu. Prevádzková teplota -20 °C až +40 °C. Motor s elektronickou komutáciou je vhodný na plynulú reguláciu otáčok.

Svorkovnica

je umiestnená vo vnútri skrine a je prístupná po demontáži panela s potenciometrom a bezpečnostným vypínačom zapnuté/vypnuté.

Regulácia otáčok

• manuálna, integrovaný potenciometer – štandardné vyhotovenie
• manuálna, externý potenciometer – plynulá regulácia otáčok pomocou externého potenciometra
• manuálna, externý potenciometer s nastavením minimálnych a maximálnych otáčok – plynulá regulácia otáčok s možnosťou obmedzenia rozsahu otáčok pomocou regulátora
• manuálny, štvorpolohový prepínač – výber jednej zo 4 prednastavených rýchlostí pomocou prepínača
• COP (regulácia konštantného tlaku) – automatické udržiavanie konštantného statického tlaku v potrubnej sieti pomocou regulátora
• CAV (regulácia konštantného prietoku vzduchu) – automatické udržiavanie nastaveného prietoku bez ohľadu na tlakové straty v systéme (vyžaduje sa regulátor doplnený o regulačný modul)
• VAV (regulácia podľa externého riadiaceho signálu) – výkon ventilátora sa riadi na základe externého analógového signálu alebo hodnôt z pripojených snímačov

Montáž

je možná v akejkoľvek polohe osi motora. Ventilátor je možné inštalovať do vnútorného aj vonkajšieho prostredia v konfigurácii s potrubím na jednej strane a dažďovou odtokovou trubkou na strane druhej. Ventilátor nesmie prenášať mechanické namáhanie na potrubné rozvody. Je nutné použiť pružné pripojenie k potrubiu

Pokyny

Ventilátory sú určené na odvetranie domov, sociálnych zariadení, kancelárií a prevádzok. Pri inštalácii do podhľadu je vhodné použiť ohybné hadice, tvarovky, tanierové ventily a ďalšie príslušenstvo. Ventilátory je možné použiť v spojení s hygrostatom alebo s hygrostatom kombinovaným s termostatom na odvetranie vlhkých priestorov
