ALTAIR 120 H vetracia jednotka s rekuperáciou tepla

Skriňa

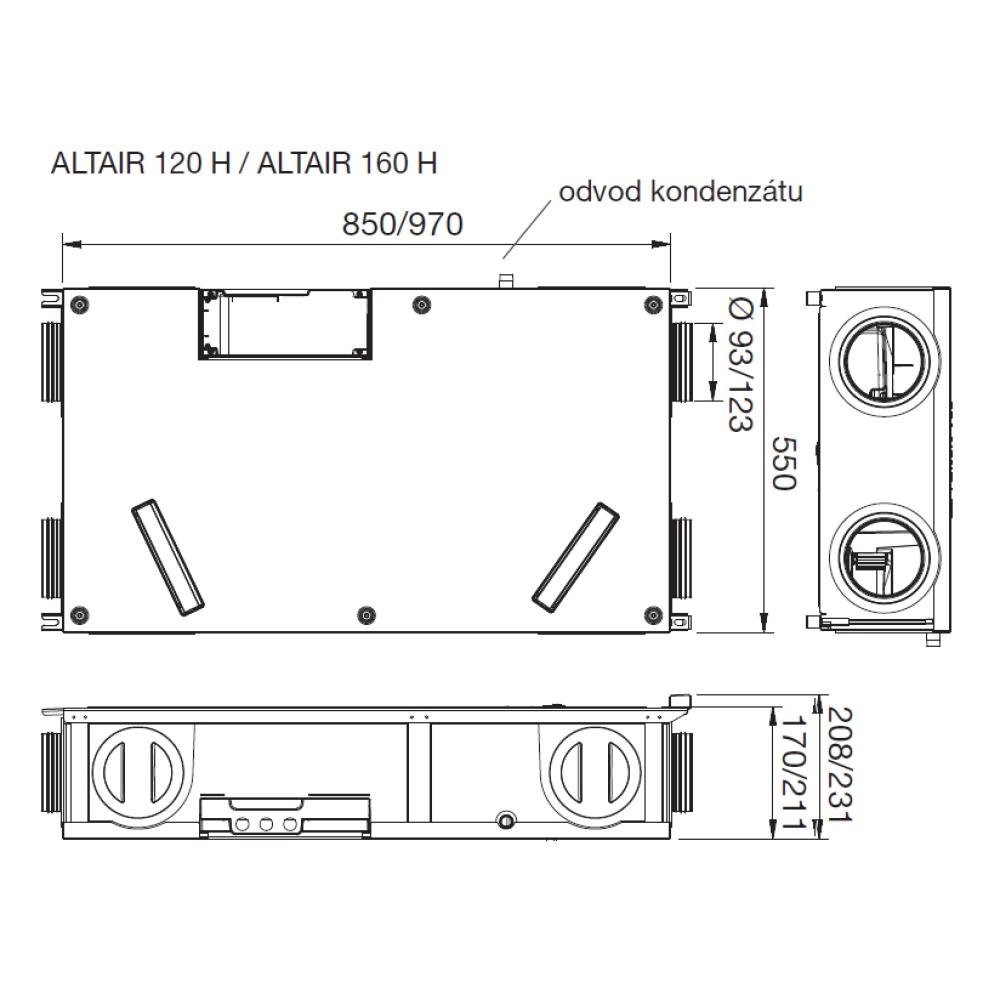

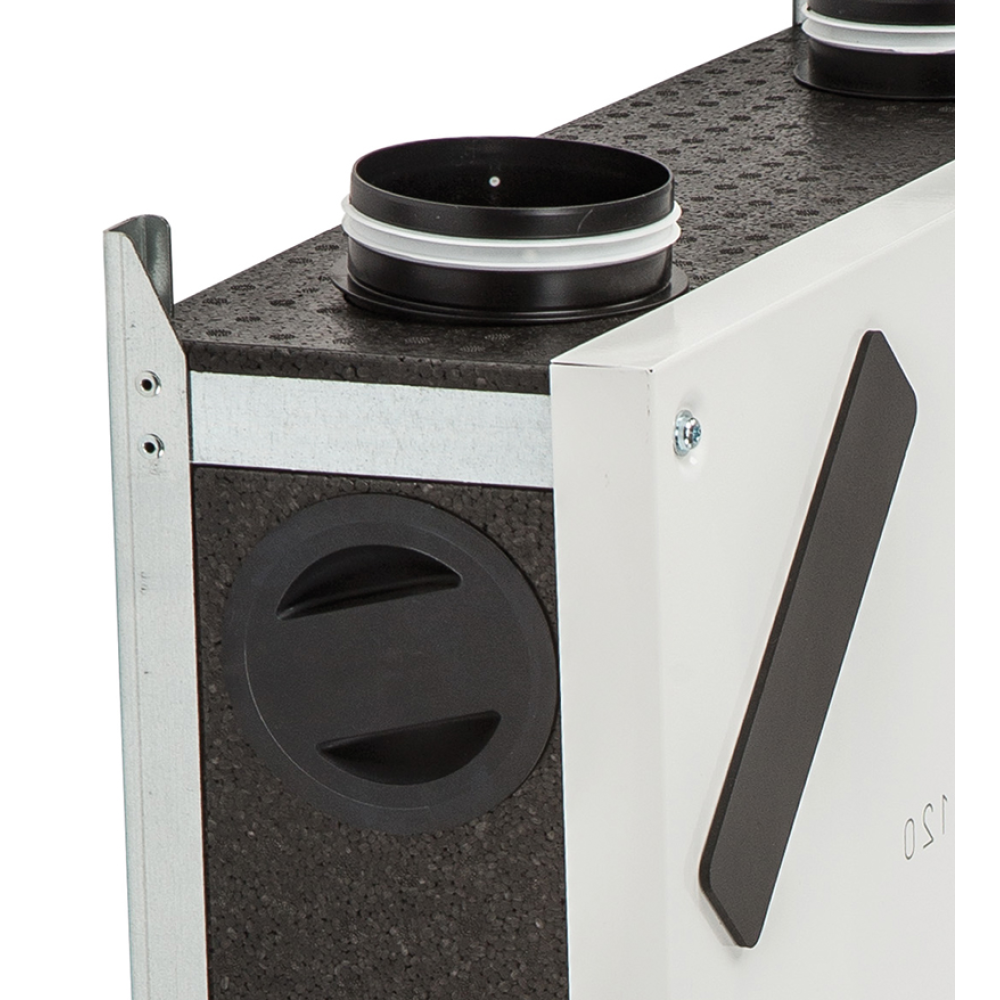

je z odolného EPP s vysokou hustotou. Čelný kovový panel je ošetrený bielou práškovou farbou. Pripojovacie kruhové hrdlá Ø 93 mm s dvojbritým tesnením. Hrdlá je možné pretočiť do strán. Revízny prístup je zo spodnej strany jednotky.

Ventilátory

Jednotka obsahuje dva radiálne ventilátory s dopredu zahnutými lopatkami s EC motorom.

Motory

sú jednofázové EC s nízkou spotrebou, 230 V / 50 Hz. Krytie IP21.

Rekuperácia

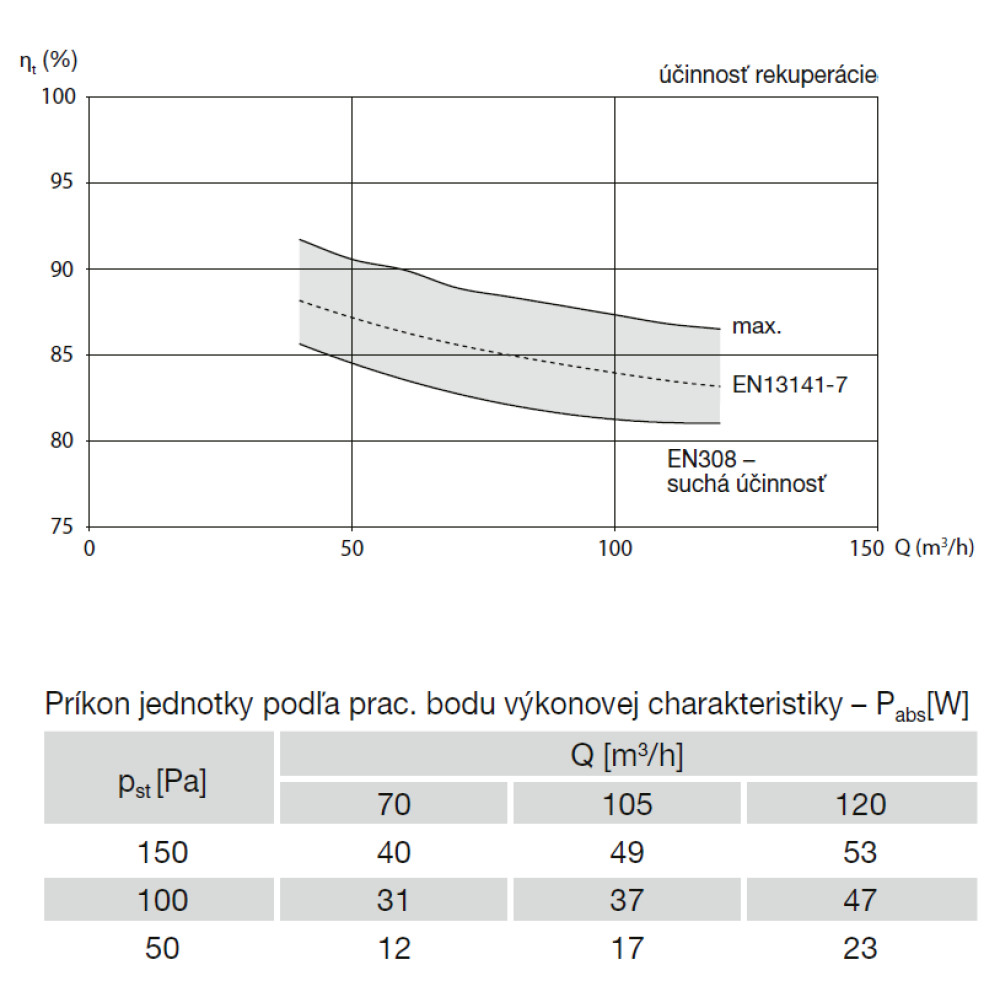

Protiprúdový výmenník s účinnosťou až 88 %. Výmenník je prístupný po otvorení čelného panelu.

Filtre

V jednotke sú osadené dva doskové filtre triedy G4 (ISO coarse 65 %) na saní aj odťahu.

Náhradné filtre:

• AR-W filtračná sada G4/G4
• AR-W1 filtračná sada M5/G4

Elektrické pripojenie

Z jednotky je vyvedený trojžilový napájací kábel 230 V / 50 Hz, ktorý nie je ukončený vidlicou (pripojenie do krabice).

Regulácia

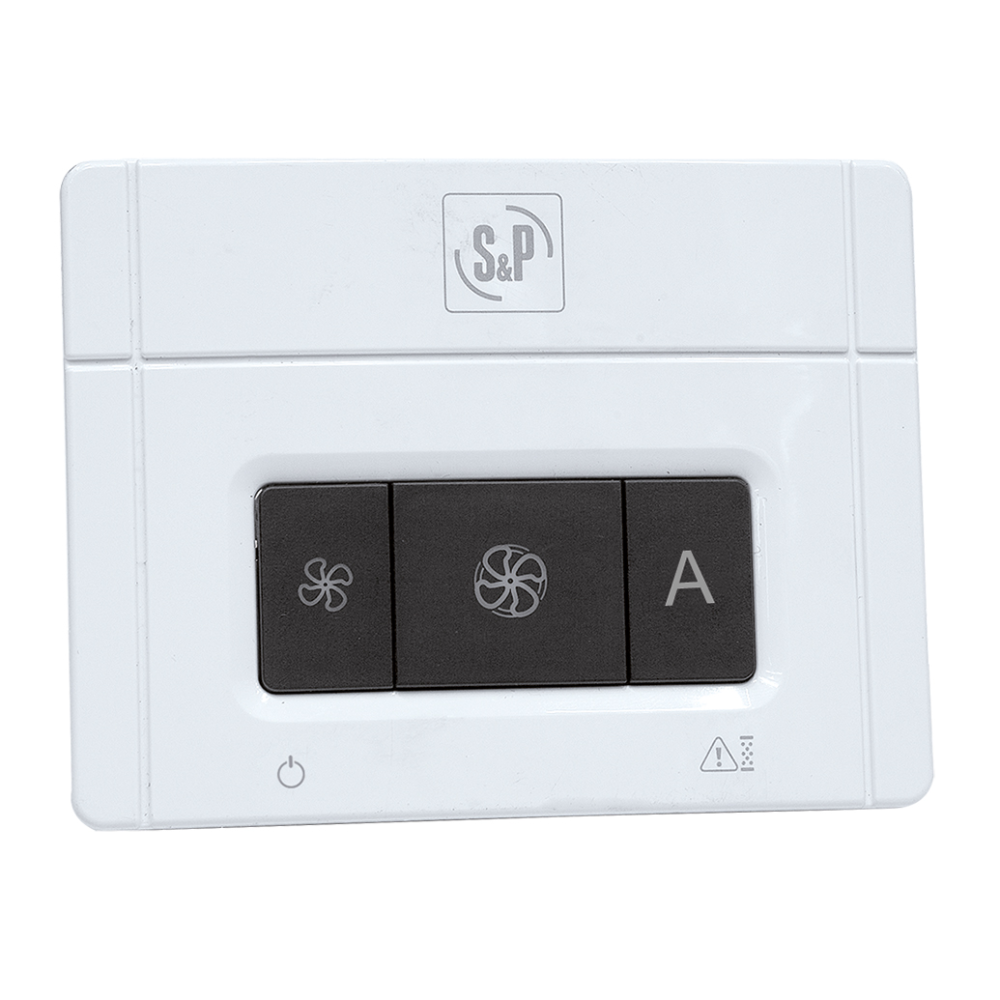

Jednotka je vybavená plne automatickým riadiacim systémom s reguláciou prietoku podľa relatívnej vlhkosti. Inovatívny systém riadenia s teplotnými senzormi a vlhkostným snímačom zabezpečuje plne automatickú prevádzku trvalého vetrania bez nutnosti akéhokoľvek ďalšieho zásahu do ovládania jednotky. Súčasťou dodávky je ovládač na kábel, ktorý umožňuje prepnutie z automatickej prevádzky na tri výkonové stupne otáčok. Systém indikuje znečistenie filtrov akustickým signálom alebo LED indikáciou na pripojenom ovládači. Systém protimrazovej ochrany zaisťuje prevádzku jednotky až do vonkajšej teploty -10 °C bez nutnosti dodatočného predohrevu či dohrevu vzduchu. Jednotku je možné nastaviť na prevádzku v automatickom alebo manuálnom režime.

Montáž

Jednotka je určená na horizontálnu montáž pod strop do vnútorných priestorov. Požadovaná teplota okolia je v rozmedzí 10 až 50 °C. Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru na zloženie čela jednotky, výmenu filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým zápachovým uzáverom SF-P 138 a na vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

Hluk

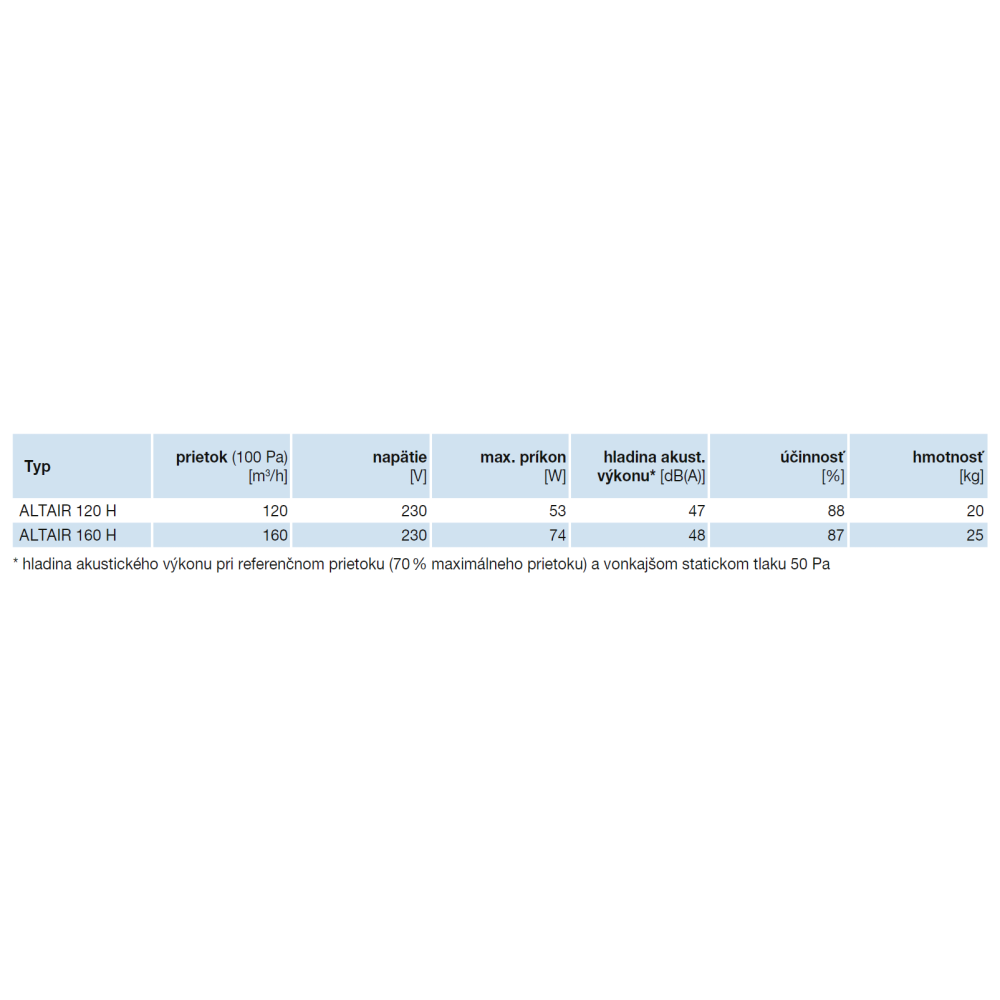

Akustický tlak je uvedený v tabuľke technických parametrov.

Príslušenstvo

• komponenty systému AR Flex

Pokyny

Vďaka vysokej účinnosti výmenníka a inovatívnemu systému riadenia nie je nutný predohrev a dohrev. Po základnom nastavení montážnou firmou nevyžaduje jednotka žiadne ďalšie nastavovanie. Výmena filtrov sa odporúča minimálne raz ročne. Projektovanie systému AR Flex a jeho použitie v objektoch s plynovými spotrebičmi kategórie B (plynové kotly a ohrievače vody s otvorenou komorou) alebo so zariadeniami s otvoreným ohniskom na pevné či kvapalné palivá s odťahom spalín do komína sa riadi platnými predpismi. Vetranie musí zodpovedať normatívnym predpisom požiarnej bezpečnosti stavieb a nesmie byť v rozpore s požiarnymi predpismi.

Informácie

Ucelený vetrací systém s malou jednotkou určený na vetranie bytov, bytových domov a rodinných domov. Jednotka je konštruovaná na trvalú prevádzku.
