ALTAIR 120 H E rezidenčná vzduchotechnická jednotka s entalpickým výmenníkom

Skriňa

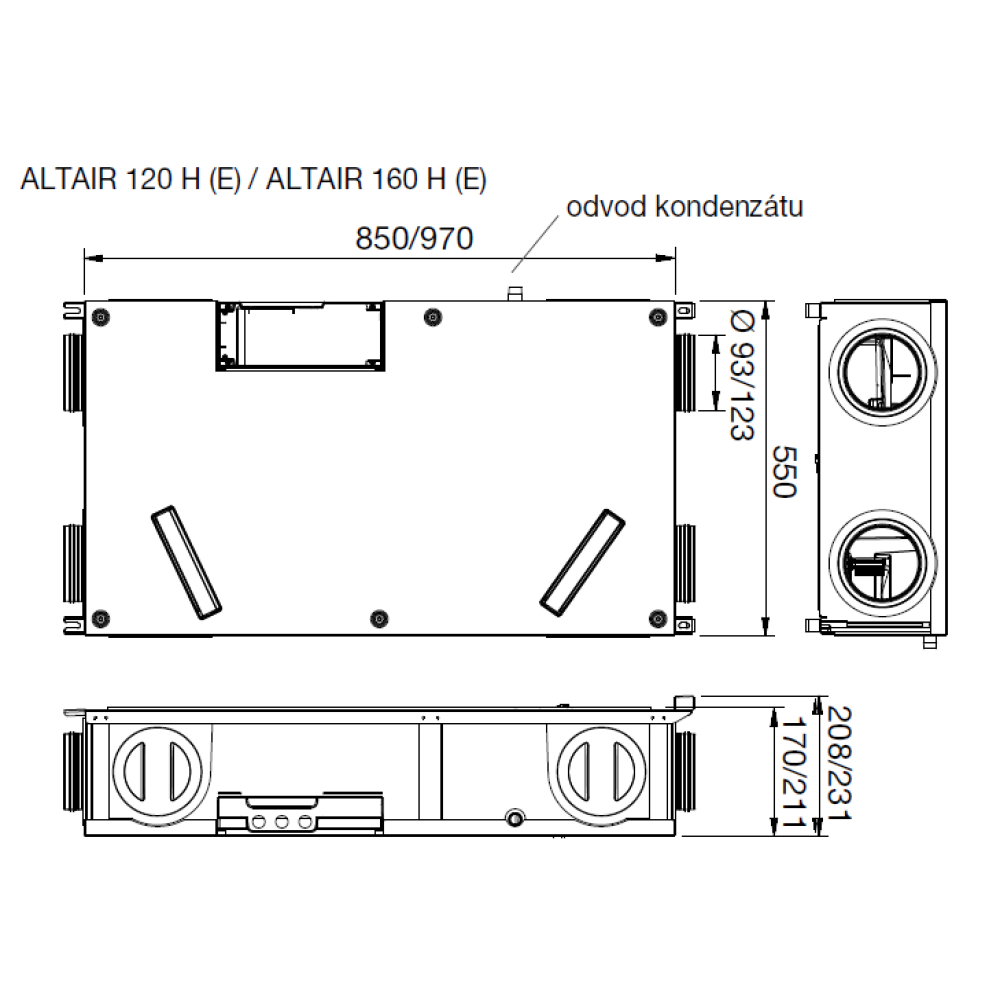

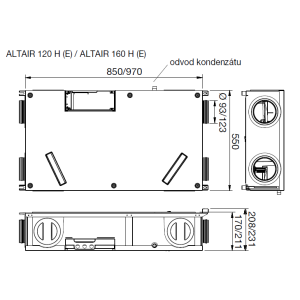

je z odolného EPP s vysokou hustotou. Čelný kovový panel je ošetrený bielou práškovou farbou. Pripojovacie kruhové hrdlá s dvojbritým tesnením sú Ø 93 mm pre ALTAIR 120 H (E) nebo Ø 123 mm pre ALTAIR 160 H (E). Hrdlá je možné pretočiť do strán. Revízny prístup je z čelnej strany jednotky.

Ventilátory

Jednotka obsahuje dva radiálne ventilátory s dopredu zahnutými lopatkami s EC motorom.

Motory

sú jednofázové EC s nízkou spotrebou, 230 V / 50 Hz. Krytie IP21.

Rekuperácia

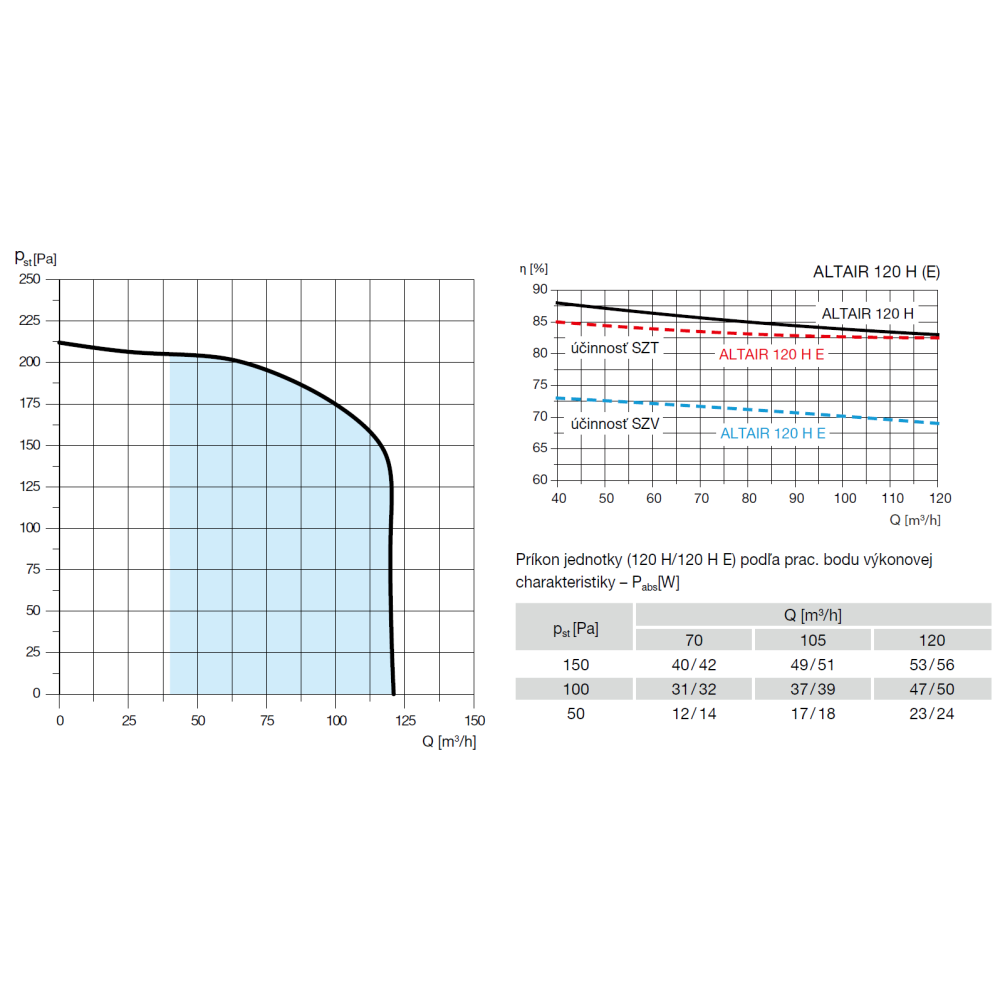

Protiprúdový doskový tepelný výmenník dosahuje účinnosť SZT 88 % (ALTAIR 120 H) alebo 87 % (ALTAIR 160 H). Verzia s entalpickým výmenníkom 120 H E dosahuje účinnosť SZT 85 % a účinnosť SZV až 73 %, pri verzii 160 H E dosahuje účinnosť SZT 84 % a účinnosť SZV 66 %.

Filtre

V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65 %) na sání a odvodu. Ako príslušenstvo je možné nasávanie čerstvého vzduchu dodať filtre triedy M5.

Elektrické pripojenie

Z jednotky je vyvedený trojžilový napájací kábel 230 V / 50 Hz, ktorý nie je ukončený vidlicou (pripojenie do krabice).

Regulácia

Jednotka je v základnej verzii vybavená reguláciou na konštantný prietok. Ďalej je vybavená teplotno-vlhkostnými a teplotnými snímačmi, na základe ktorých môže pracovať v automatickom režime bez nutnosti zásahu používateľa. Súčasťou dodávky je nástenný ovládač, ktorý umožňuje prepnutie z automatického režimu do manuálneho s možnosťou prepínania troch intenzít vetrania a indikuje znečistenie filtrov pomocou LED diódy. Jednotku je možné ovládať aj na diaľku pomocou mobilnej aplikácie alebo webového rozhrania (vyžaduje sa modul SPCM Lite M) alebo cez Modbus RTU. Okrem toho je jednotka vybavená kontaktom na aktiváciu funkcie BOOST s prednastaveným dobehom na 10 minút. Inú dobu dobehu je možné nastaviť pomocou protokolu Modbus.

Montáž

Jednotka je určená na horizontálnu montáž pod strop do vnútorných priestorov. Požadovaná teplota okolia je v rozmedzí 10 až 50 °C. Jednotka musí byť namontovaná tak, aby bol zaistený dostatok priestoru na zloženie čela jednotky, výmenu filtrov, pripojenie odvodu kondenzátu na odpad so sifónovým zápachovým uzáverom SF-P 138 a na vykonávanie periodických revízií elektroinštalácie. V prípade montáže jednotky nad podhľad je nutný revízny otvor pre obsluhu.

Hluk

Hladina akustického výkonu na plášti je uvedená v tabuľke technických parametrov.

Pokyny

Jednotka je „plug & play“, čo znamená, že sa po inštalácii naozaj ľahko uvedie do prevádzky bez zložitého nastavovania. Ak je potrebné doplniť jednotku o predohrev alebo dohrev, je možné použiť ohrievače potrubia MBE-AFP 100/0,4, 125/0,4 alebo 125/0,8 podľa výkonostného radu jednotky. Výmena filtrov sa odporúča aspoň raz ročne.

Informácie

Malá jednotka určená do bytových alebo rodinných domov. Vyznačuje sa jednoduchou montážou a sprevádzkovaním, možnosťou automatickej prevádzky a veľmi úspornou prevádzkou.
